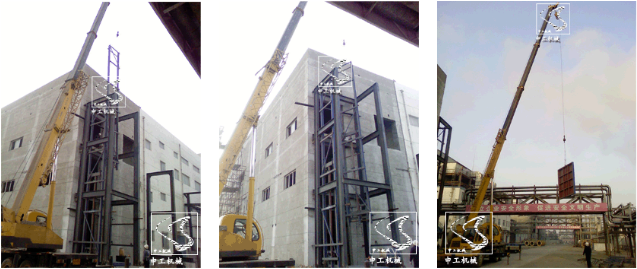

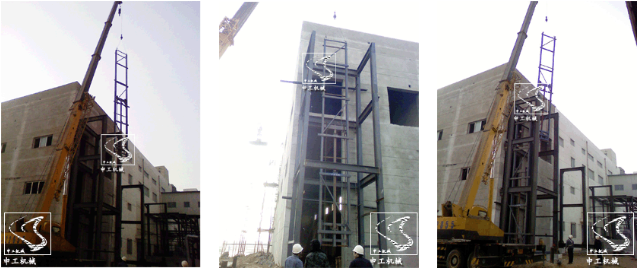

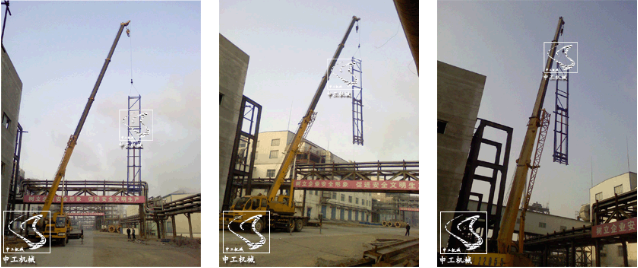

此案例為室外導軌升降機安裝現場圖：

平臺參數：升降高度為11000mm，載重5000kg，工作臺面3500×2500mm，升降速度6m/min，三層電動控制方式

工程概況：應客戶要求公司委派技術人員到達安裝現場進行實地測量，由于平臺安裝在室外，載荷比較大而且升降速度要求快，公司技術部工程人員模擬了安裝示意圖并出具了設計方案，經過與客戶溝通與論證，得到了客戶公司技術人員和使用部門的一致好評。

設計方案：從公司技術人員聽取了客戶使用要求及現場測量的情況分析，這個設備采用常規的制造方法顯然是不能滿足客戶使用要求的，由于載荷大，升降幅度高，速度快這些前提條件，公司技術人員設計了采用工字鋼作為導軌材料，導軌長度采用整根12000mm的框架結構，制造時分為2組為一個整體，安裝時分別固定2組導軌，這樣就避免了分體安裝誤差大的缺陷。由于升降速度比較快，采用整根導軌，這樣在滾輪經過的軌道之間沒有焊接部位，大大減少了滾輪與軌道的磨蹭系數，使平臺升降過程更為平穩、安全。
